3CM-P 自動上袋機
功能特點
1.該系統可適用于紙袋、編織袋、塑料袋等各種包裝材料,在化工、飼料、糧食等行業被廣泛使用。
2.可進行20kg～50kg的袋包裝，具有最高600-800袋/小時的能力。
3.自動給袋裝置適應高速連續作業。
4.各執行單元均設有控制和安全裝置，實現自動連續運轉。
5.采用SEW馬達驅動裝置，可發揮更高效能。
6.建議配套KS系列熱合封口機工作，保證袋口美觀、防滲漏、不透氣。
自動包裝機工作流程：
●自動供袋機→
2個水平排列的置袋盤約可存放200個空袋（存放量會因空袋的厚度而異），由吸盤取袋裝置給設備供袋。當一個單元的空袋取完后，下一單元的置袋盤自動切換至取袋位置，以保證設備的連續運轉。
對袋子的整體位置進行調整。
●空袋提取→

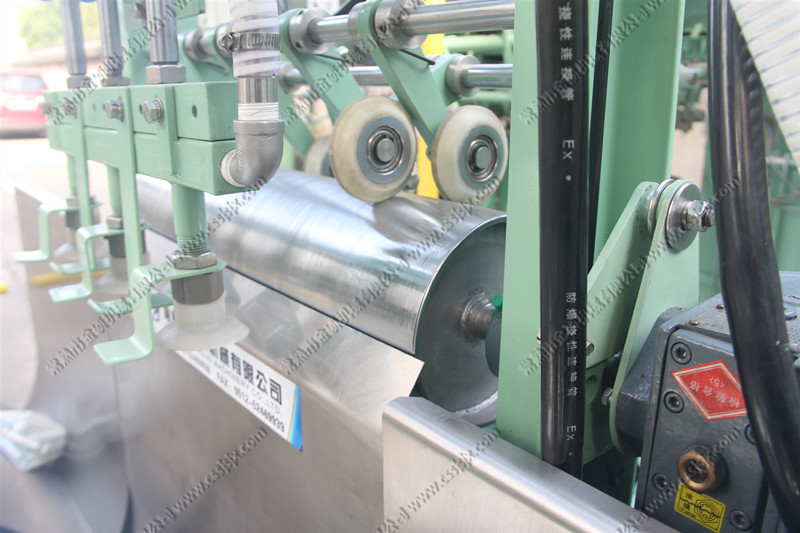

提取袋位整形板上空袋。
●橫向移動→
空袋移動至下料口位置。

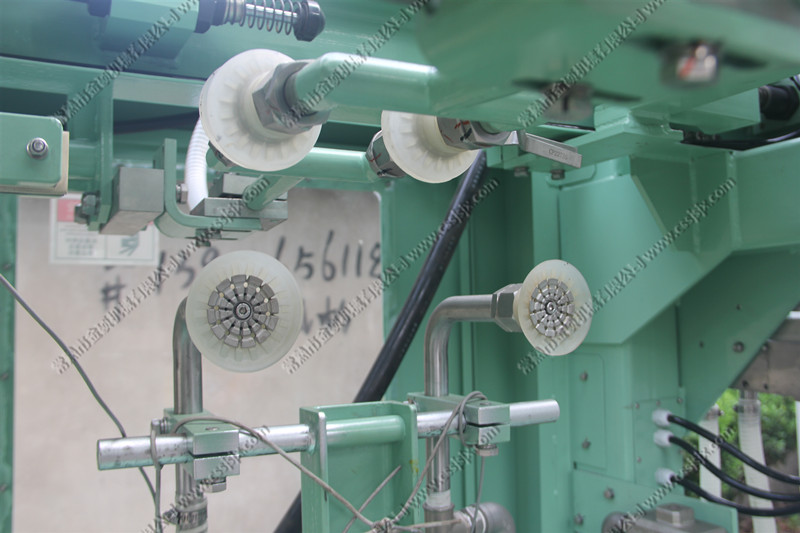

空袋移動至下料口位置后，由真空吸盤打開袋口。
空袋由夾袋機構緊夾在下料口，下料門插入袋內后打開喂料。

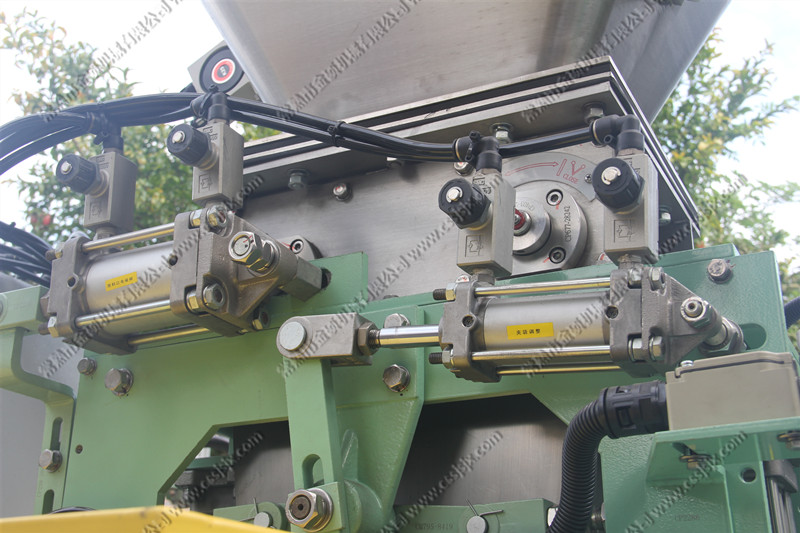

料斗為計量機與包裝機之間的過渡部分，二次料門的主要功能是在下料的過程中起緩沖作用，以減少物料中空氣含量。
物料充填后，此裝置拍擊袋底，使袋中的物料充分落實。
-
● 實袋橫向移動和袋口夾持導入裝置→

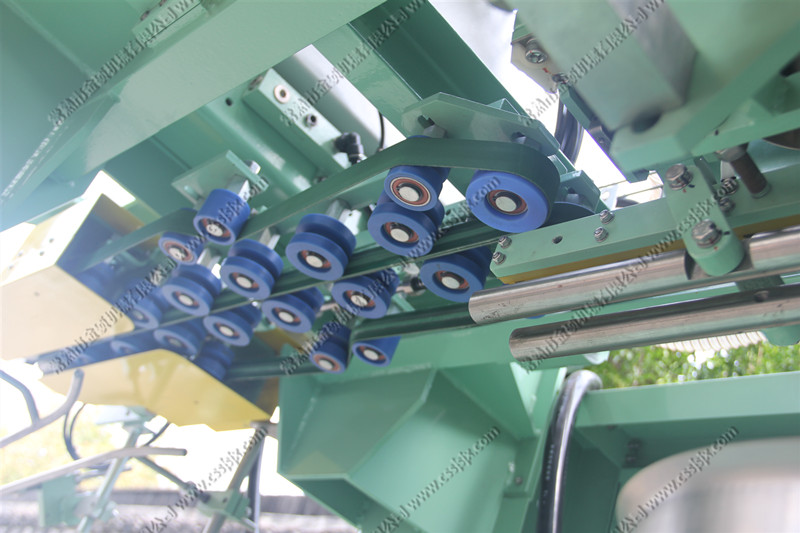

實袋從下料口放至立袋輸送機上，并由袋口夾持裝置夾持著袋口輸送到封口部分。
實袋由此輸送機以恒定的速度輸送到下游，高度調節手柄可調整輸送機的高度。
與不同高度的設備完美對接。
產品說明：
|
序號
|
機型
規格
|
3CM-P
|
|
1
|
最大包裝能力
|
600-800袋／小時（根據物料會有所不同）
|
|
2
|
填充方式
|
1發／1袋填充
|
|
3
|
包裝物料
|
顆粒
|
|
4
|
填充重量
|
20～50Kg／袋
|
|
5
|
包裝袋材料
|
a． 紙袋
b． 編織（涂膜）袋
c． 塑料袋（膜厚0.2mm）
|
|
6
|
包裝袋尺寸
|
長
|
（a）750～950 （b）750～950 （c）550～750
|
|
寬
|
400-520
|
|
底寬
|
（a）75
|
|
7
|
封口方式
|
紙袋：縫紉／熱熔膠帶／皺紋紙
編織袋：折邊／縫紉
塑料袋：熱合
|
|
8
|
耗氣量
|
2,000 NL／min
|
|
9
|
總功率
|
8 Kw
|
|
10
|
重量
|
3,000 Kg
|
|
11
|
外形尺寸（長×寬×高）
|
7,500×2,800×2,690 mm
|
主要電氣、儀表元件的廠商清單及隨機零件和專用工具清單
種類 廠商
自動上袋機用PLC 三菱Q系列
觸摸屏 西門子
低壓電器 施耐德
按鈕開關 施耐德

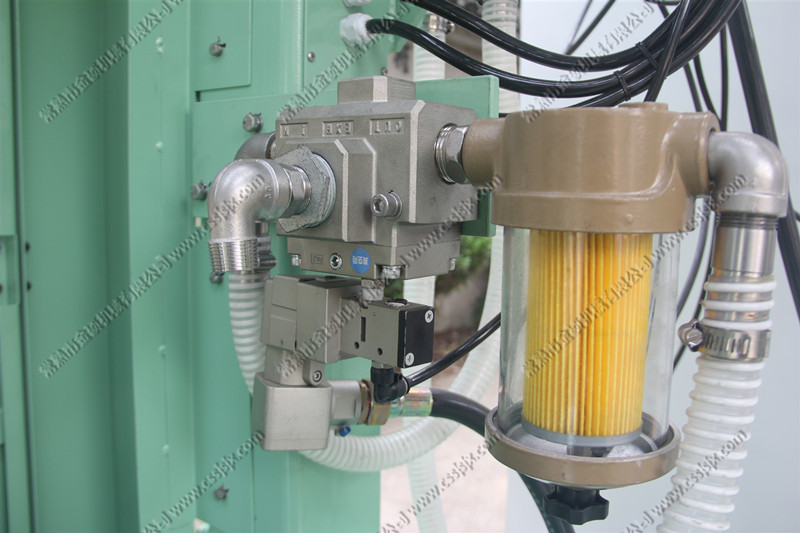

真空泵 眾德
限位開關、光電開關 OMRON
氣缸 SMC/亞德客
壓力開關 SMC/亞德客
真空開關 SMC/亞德客
電磁閥 SMC
電機 SEW
變頻器 施耐德

|
